锤式粉碎机

锤式粉碎机

给料粒度:≤350mm

出料粒度:≤35mm

优势标签:适用范围广;粒度可调、质量高;寿命长、损耗小

简述:锤式粉碎机是可以将物料破碎成大不均我的原料状,也可以根据用户的需求将物料粉碎更细,如一些如石灰石、炉渣、焦碳、煤等物料的中碎和细碎作业。

全国销售热线 全国销售热线: 0371-67772727

点击询价 疑难解答

锤式粉碎机物料的抗压强度不超过100兆帕,湿度不大于15%。可作为石料破碎,石头破碎,矿山破碎,塑料粉碎,垃圾粉碎等材料的破碎设备使用。锤式粉碎机被广泛用于电厂破碎煤炭,但也可用于石膏、盐化工原料和一些中硬物料的破碎。

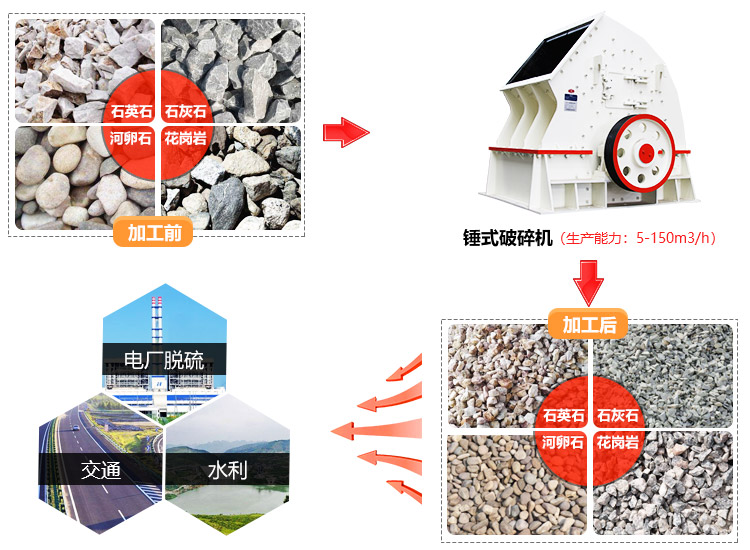

锤式粉碎机破碎图

锤式粉碎机破碎图

工作原理

锤式粉碎机主要是靠冲击能来完成破碎物料作业的。锤式破碎机工作时,电机带动转子作高速旋转,物料均匀的进入破碎机腔中,高速回转的锤头冲击、剪切撕裂物料致物料被破碎,同时,物料自身的重力作用使物料从高速旋转的锤头冲向架体内挡板、筛条,大于筛孔尺寸的物料阻留在筛板上继续受到锤子的打击和研磨,直到破碎至所需出料粒度最后通过筛板排出机外。

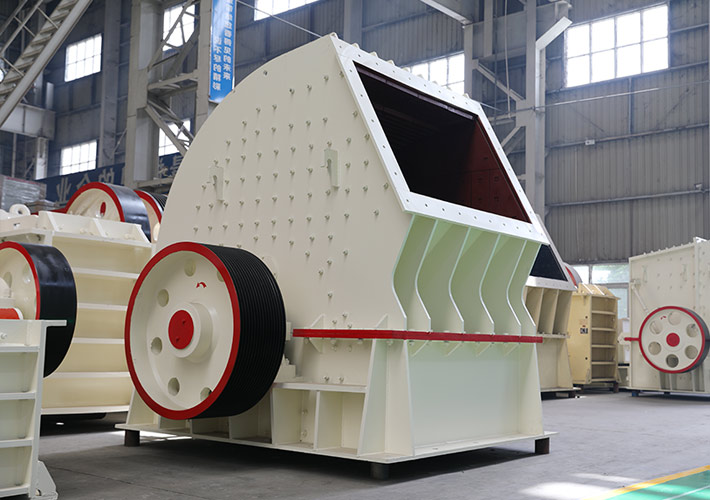

锤式破碎机破碎原理图

锤式破碎机破碎原理图

性能优势

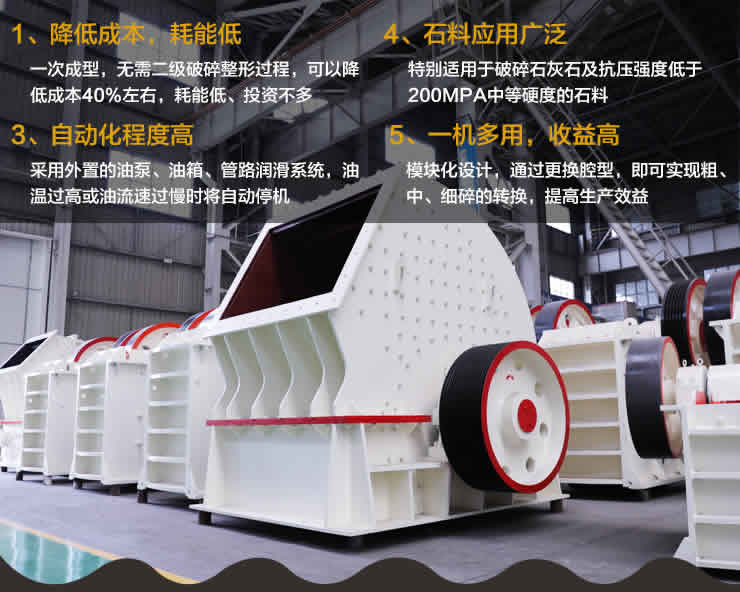

锤式粉碎机生产优势

锤式粉碎机生产优势

成品粒形好、质量优

经过锤式粉碎机破碎后的产品,成品粒度小,仅为2-15mm,有效解决了传统破碎设备破碎成品粒度大,获得较好的产品粒形,物料过粉碎现象少。

运转安全可靠

锤式粉碎机传动系统由电动机、液力偶合器、减速器和弹性联轴器组成。减速器采用了单级圆锥齿轮传动减速器,传动简单,安全可靠。

配件先进、效率高

采用没有筛网篦底设计,对物料含水率没有任何的要求,完全不存在糊堵筛板的问题,作业效率高。

主要配件

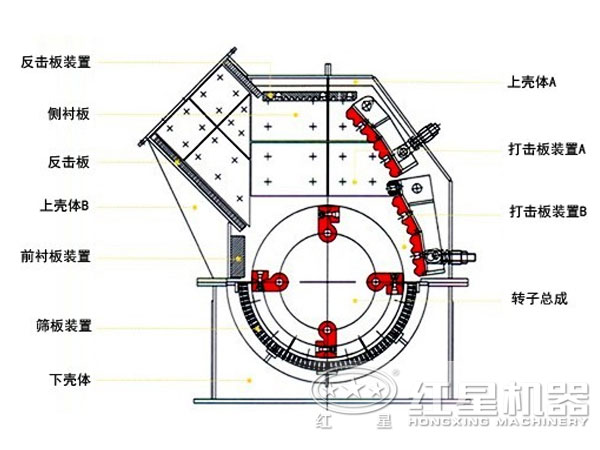

锤式粉碎机结构图

锤式粉碎机结构图

1、锤头:锤式粉碎机锤头的质量、形状、和材质对设备生产能力有很大的影响,因此在选择锤头时,应根据进料尺寸的不同适当选择。锤头是易损件,经常需要更换,为减少更换所需时间和劳动强度,生产中一般采用组合式锤头。

2、转子:转子由主轴、圆盘、锤架、销轴、锤头等组成,转子支承在两个调心滚动轴承上,圆盘上开有6个均匀分布的销孔,通过销轴将锤头悬挂起来。为了防止圆盘和锤子的轴向窜动,销轴两端用锁紧螺母固定。

3、主轴:锤式粉碎机主轴是支承转子的主要零件,在生产中承受的冲击力较大,因此,要求主轴的制造材质具有较高的韧性和强度。在生产中一般将主轴的一端用带轮连接电动机,作为飞轮储存能量,使转子在运动中储存一定的动能。

4、蓖条:锤式粉碎机蓖条多为一组尺寸相等的钢条,且截面形状为梯形。蓖条的排列形式是与锤头的运动方向垂直的,与转子的回转半径有一定的间隙的圆弧状,合格的产品通过蓖缝排出。

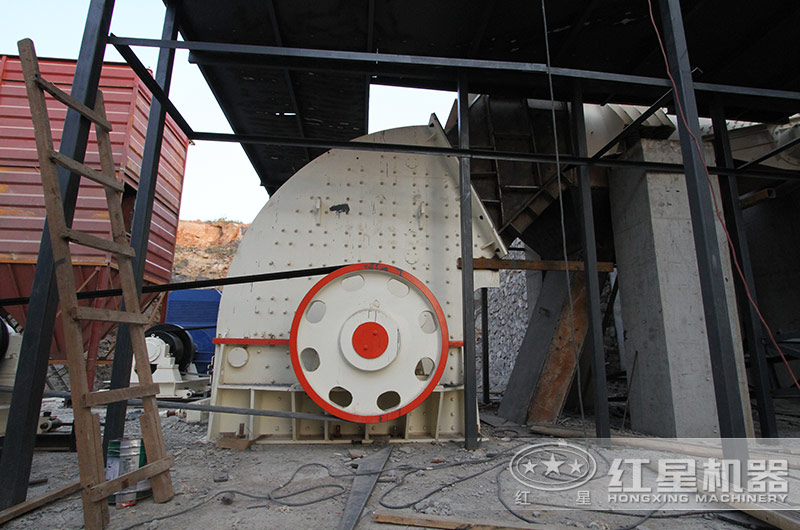

大型锤破生产现场图

两台重型锤破工作现场

两台重型锤破工作现场

技术参数

规格 生产能力(m³/h)
电机功率
(kw)
PCΦ400×300 5-10 4P 11KW
PCΦ600×400 10-22 4P 22KW
PCΦ800×600 18-40 6P 55KW
PCΦ1000×800 25-50 8P 75KW
PCΦ1000×1000 30-55 8P 90KW
